LYD油冷卻機結構特點與運行原理壓氣態制冷劑冷卻為高溫高壓的液態制冷劑，此液態制冷劑經毛細管降壓、降溫，成為易于蒸發的低溫低壓液態制冷劑，至蒸發器中蒸發吸熱，將經過管外、來自機械設備的液體冷卻，油冷卻機內液體泵或機械設備中的循環泵將冷卻的液體送到工作設備，使設備降溫。此液態制冷劑經蒸發吸熱成為氣態，再回到壓縮機，完成一次冷卻循環。經過不斷的冷卻循環使液體溫度逐漸降低，并保持狀態，從而保證機械設備在高效率、高精度下運行。

三、油冷卻機結構特點

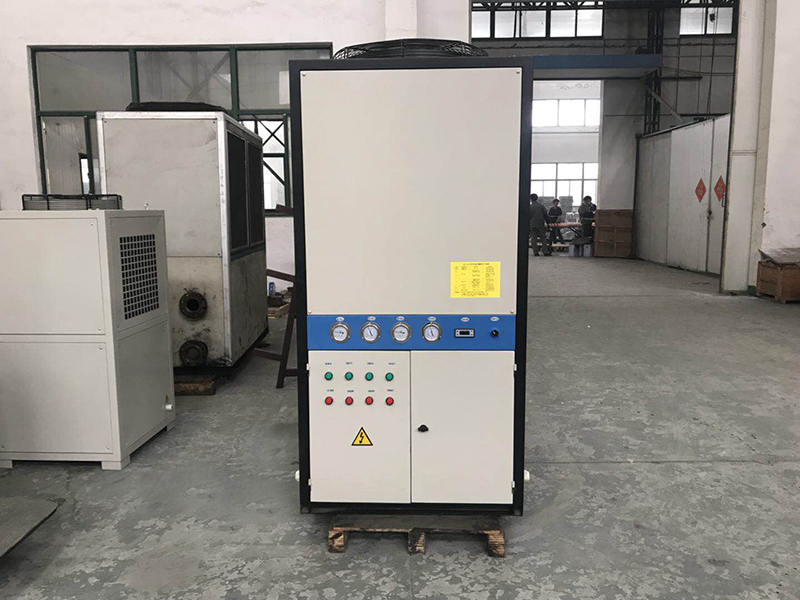

工業油冷卻機主要由制冷系統、空氣循環系統、液體循環系統和電子控制系統等組成，其主要特點為： 1、 機組采用整體結構，結構緊湊，節省安裝空間。

2、 制冷系統為全封閉循環系統，采用條翅式散熱片的熱交換器，高效全封閉制冷壓縮機，低噪音、大風量風機，高效板式換熱器，液體循環泵型制冷能力強、換熱效率高、密封性能好，在使用期間無需填充制冷劑和潤滑油。

3、 為防止由于溫度過低而使板式換熱器出現故障，特增加了防凍保護器。

4、 電子控制系統采用輕觸摸按鍵式微電腦控制，具有壓縮機工作控制、液體泵工作控制、壓縮機延時啟動、過載保護、電機逆相序保護、制冷系統高低壓保護、防冷凍保護及故障報警、液體溫度自動控制和調節、液體溫度設定及實際液體溫度數碼顯示等多種功能。操作簡單，功能齊全，性能穩定可靠。

5、 過濾器、風機拆卸方便，易于清理、維護和檢修。

6、 具有三大系列，二十多個品種供不同用戶選擇。

7、 溫度控制方式有溫度固定型和室溫同調型。

（1）溫度固定型 設定要控制的液體溫度與環境溫度無關。

（2）室溫同調型

水溫與環境溫度保持一定的溫差，即液體溫度設定為T℃時，實際液體溫度就是環境溫度加T℃。當環境溫度上升（或下降）時，液體溫度也隨著上升（或下降），但液體溫度與環境溫度之差始終保持。此方式為冷卻主軸控制方式）。

LYD油冷卻機電氣控制原理供電后按下電源開關，綠色工作指示燈ＰＵＭＰ亮，液體泵開始工作，使液體循環，同時溫度控制器開始工作，溫度傳感器１進行液體溫度檢測，溫度傳感器２進行室溫檢測（室溫同調型，數碼管１顯示液體溫度，數碼管２顯示設定溫度及室溫（溫度固定型顯示設定溫度，室溫同調型顯示室溫）。LYD油冷卻機當液體溫度高于設定１℃以上，供電超過3分鐘時，壓縮機和風機啟動運轉，綠色工作狀態指示燈COOLER亮，制冷系統開始工作。當液體溫度低于設定溫度1℃以下時，壓縮機和風機停機，制冷系統停止工作。此時液體泵正常運行。為保證液體冷卻機正常工作，控制器還具有延時啟動壓縮機、過載保護等一系列保護功能。當油冷卻機出現故障時，液體泵、壓縮機和風機停止工作，操作面板相應故障指示燈亮，進行故障報警，同時向外輸出一對無源觸點報警信號。
